EPLAN Pro Panelとは

『EPLAN Pro Panel』とは、コントロールキャビネットやスイッチギヤシステムなどの筐体内の電気構造を3次元でエンジニアリングできる画期的なCAEソリューションです。3D盤設計とデジタルプロトタイピングを可能とします。ee_33

効率的な3D盤設計

全てのEPLAN製品ではユーザビリティを意識しており、『EPLAN Pro Panel』は電気3D CADとして効率よく設計できる機能が搭載されています。

安全な設計

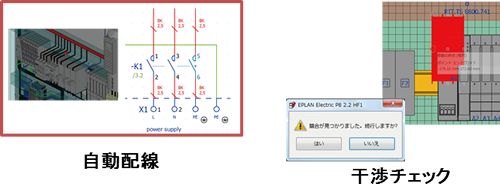

・配置の干渉チェック・実装クリアランス – 3D機器の配置エラーを確認できる
・EPLAN eTouch技術 – 部品の位置を調整し、正確な位置に配置

柔軟なレイアウト
・配線ルートおよびケーブルの長さを自動作成

クイックスタート
・3D形状のデバイスデータを手軽かつ高速に入手可能

ライブ支援のための一貫性
・電気エンジニアリングと3D据付レイアウトを相互に関連付ける

トップクラスのワークフローの最適化
・一貫した製品開発プロセス
・様々な機器を組み合わせて構築し、コントロールキャビネット作業の効率化が図れる。

NC(数値制御)製品にダイレクト
・従来のDXFデータをサポート
・ダイレクトなNC機器との連携(マシニングセンターへのダイレクトインターフェース)

Profesional バージョン
・配線作業をより簡単にします。
・一般的なフォーマットからマシン依存のファイルフォーマットまで対応

ee_33_2_3
