エンクロージャーシステム：TS8日本仕様（板厚2.3・塗装色5Y 7/1）
全世界で使用されているリタール社のエンクロージャーシステムに、
日本国内で一般的に使用されている板厚：2.3㎜、
塗装色 5Y7/1が新たにラインナップされました。
日本国内向け仕様になっております。
- 材質：鋼板製
- カラー：マンセル 5Y7/1、半ツヤ、フラット塗装、膜厚60 μm 以上
- 保護等：IP55
- オプション：キー No.200 など
- 同梱品：本体フレーム、ドア（ロック：ダブルビット No.5/3 mm）
- マウンティングプレート
- マウンティングレール（18×38 mm） 2 本
- リアパネル、トップパネル
- グランドプレート、サイドパネル付き、アイボルト 4 個
特長

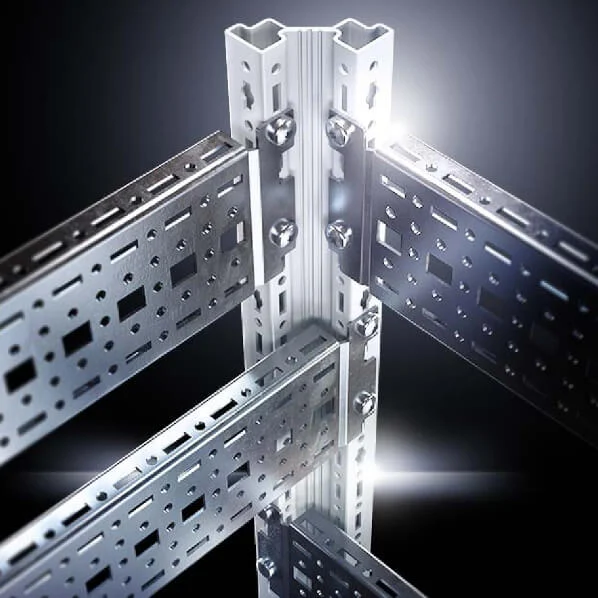

軽量で堅牢なフレーム
16回ロールフォーミング した折り曲げフレーム。軽量化と堅牢性を両立。

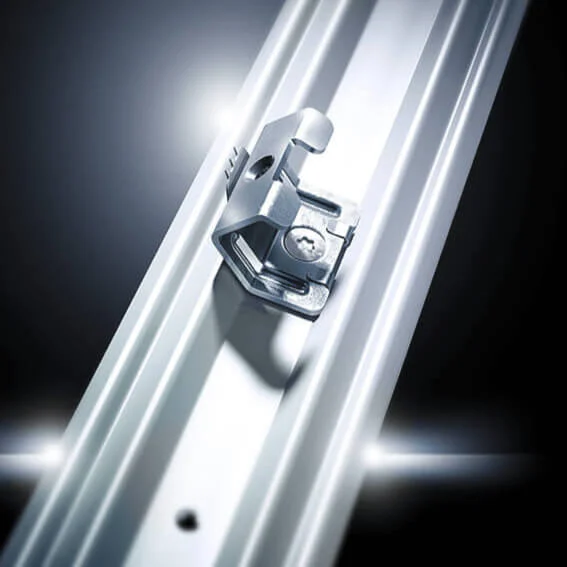

包括的な等電位化
標準のエンクロージャーの場合、各パネル部品やグランドプレートは、固定部品を介し互いに導電接続。

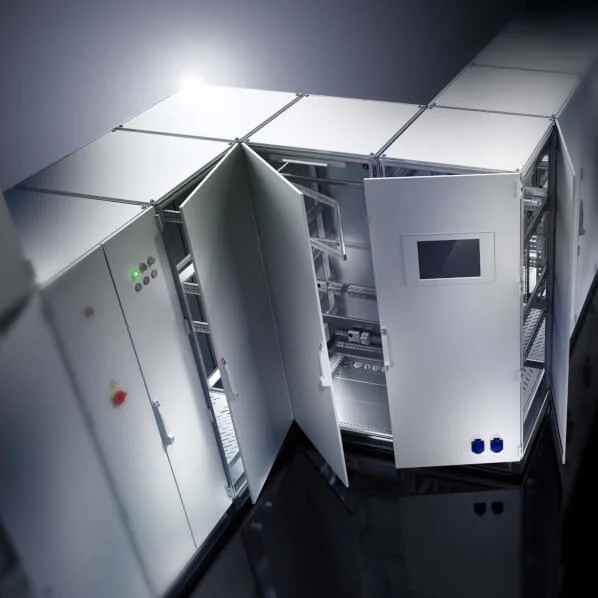

多様な連結/列盤を実現
前後左右上下に連結可能な構造。ドアの開閉方向を変更可能。

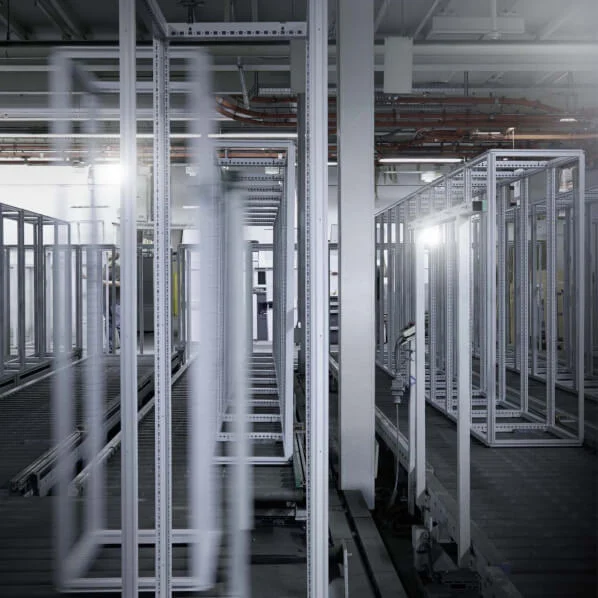

日本仕様でも
アクセサリー共通
日本国内向け仕様。フレーム構造が変わらないため、レール、連結金具やベースなどのアクセサリーは標準 TS8 と共通で使用可能。
製品の一覧
下記寸法以外でも、お客様のご要望により、各種サイズの変更対応が可能です。その際はお気軽にお問い合わせください。
| 通番号 | 幅(mm) | 高さ(mm) | 奥行(mm) | 中板幅(mm) | 中板高さ(mm) |
|---|---|---|---|---|---|
| ① | 600 | 1700 | 500 | 499 | 1596 |
| ② | 600 | 1900 | 500 | 499 | 1796 |
| ③ | 800 | 1700 | 500 | 699 | 1596 |
| ④ | 800 | 1900 | 500 | 699 | 1796 |
| ⑤ | 600 | 1700 | 600 | 499 | 1596 |
| ⑥ | 600 | 1900 | 600 | 499 | 1796 |
| ⑦ | 800 | 1700 | 600 | 699 | 1596 |
| ⑧ | 800 | 1900 | 600 | 699 | 1796 |
板厚
| フレーム(mm) | ドア(mm) | リアパネル(mm) | 中板(mm) | トップパネル(mm) | ベース フレーム(mm) |
グランド プレート(mm) |
サイドパネル(mm) |
|---|---|---|---|---|---|---|---|
| 1.5 | 2.3 | 2.3 | 3 | 2.3 | 1.5 | 1.5 | 2.3 |
