北米向けサーボ制御装置
制御盤納入事例
UL規格対応・高度なセーフティ&モーション制御の統合
確かな技術で世界基準をクリアする 「海外制御 制御設計.com」
対象機器
サーボ制御装置 /
ロール・スライド高精度制御
納入先
製造企業 お客様（北米向け）
要求規格
北米向けUL規格準拠 /
SCCR (短絡電流定格) 65kAクリア
電源仕様
主電源: 480V / 3Phase / 60Hz /
制御電源: 24VDC Class 2 回路分離
課題:高電圧・高ノイズ環境における規格適合の壁
北米特有の厳格な安全基準(UL規格)への適合。
高電圧(480V)における高いSCCR (65kA)の確保。
ノイズに敏感な高速サーボネットワークと、複雑な安全扉インターロックの確実な統合。
解決へのアプローチ: 3つの最適化による完全統合
最適化された回路設計
クラス2電源による制御回路の安全な分離と保護
冗長化セーフティ
デュアルチャネルOSSDとセセーフィティリレーを用いた確実な遮断機構
グローバルコンポーネントの選定
世界基準を満たすトップティア機器の戦略的統合

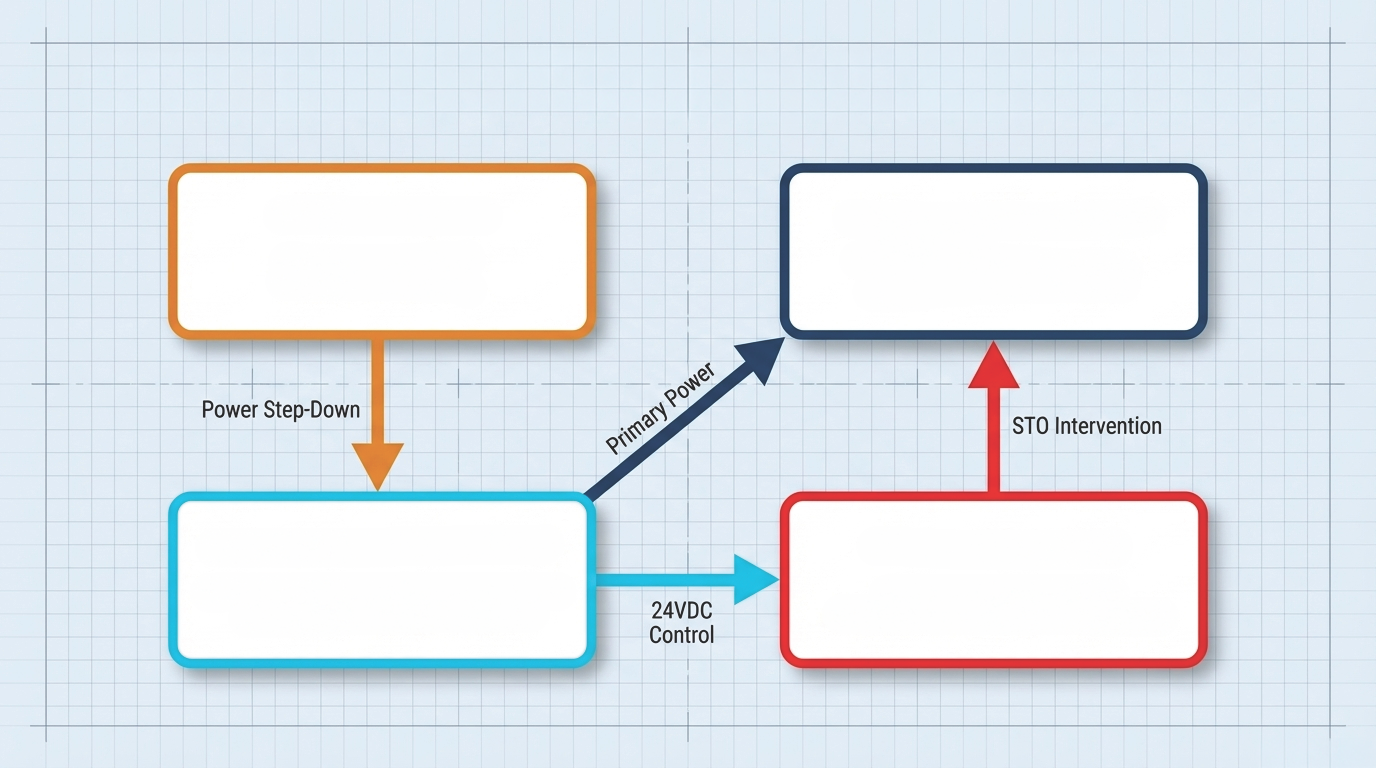

システム全体構成：4つの機能ゾーンへの分割
Zone 1 主電源部
480V, 3-Phase, 60Hz /
SCCR 65kA Protection
Zone 3 モーション制御部
SSCNET III/H Optical Network /
Mitsubishi MR-J4 Servos
Zone 2 制御電源部 – Class 2
Transformers step down to 220V/120V /
24VDC Class 2 circuit isolation
Zone 4 安全回路部
Keyence OSSD Sensors /
Redundant Safety Relays / Servo STO

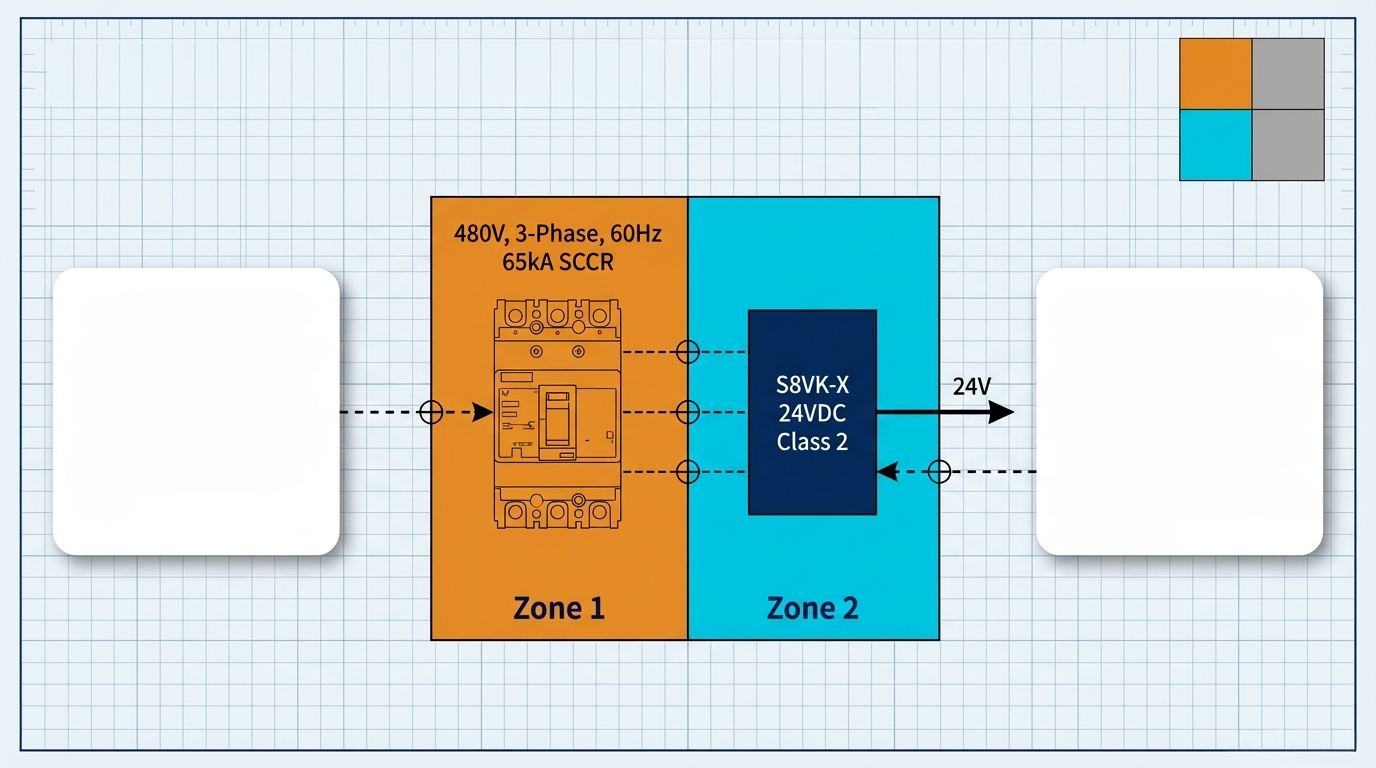

Zone 1 & 2: UL規格をクリアする堅牢な電源分離
65kA SCCR対応
北米の厳しい短絡電流要件をクリアする遮断器 (Siemens 3VA/3RVシリーズ) およびサージ保護機器 (SPD) の適正配置。
Class 2回路の徹底
制御用24VDC電源に Class 2適合電源 (Omron S8VKシリーズ) を採用。二次側の感電・火災リスクを極限まで低減し、UL審査をスムーズに通過する設計。

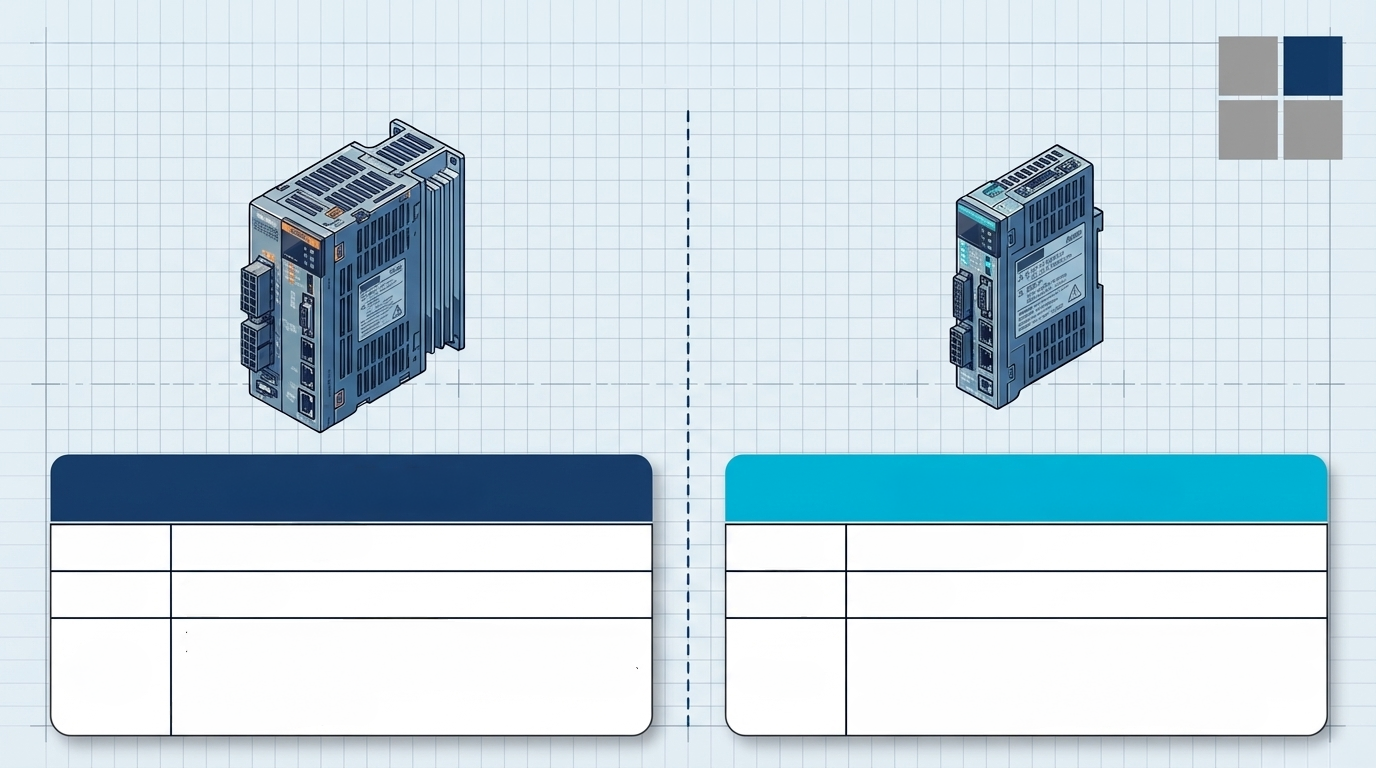

Zone 3: メカニズム特性に最適化されたサーボアンプ選定
ロール機構用
型式：
MR-J4-200B4
出力：
2.0kW
役割：
ロール機構における強力かつ安定した駆動の実現。大容量の負荷変動に対する高い応答性。
スライド機構用
型式：
MR-J4-20B
出力：
0.2kW
役割：
スライド機構（駆動側・操作側）の精密な同期制御。ミクロン単位の誤差も許さない高精度ポジショニング。

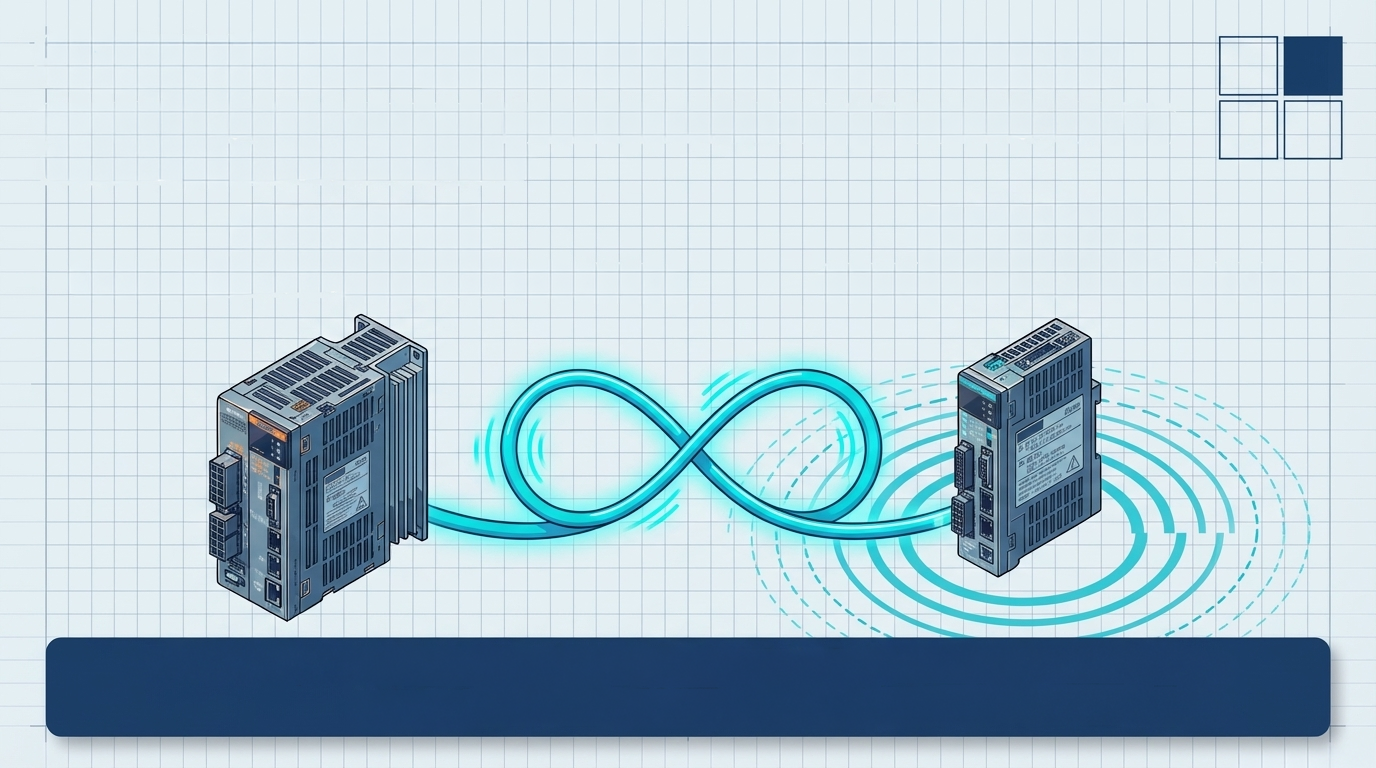

Zone 3: 480V強電環境下でのノイズレス高速同期通信
サーボ制御装置の要となるロールおよびスライド機構に、最高クラスの同期精度と応答性を誇るネットワークを統合。
ロール機構
2.0kW サーボモーターによる強力かつ安定した駆動。
スライド機構
0.2kW 駆動側・操作側の精密な同期制御。
SSCNET III/H：完全光通信によるノイズレスな高速同期ネットワークを構築し、480Vの強電盤内でも誤動作のない堅牢なモーション制御を実現。

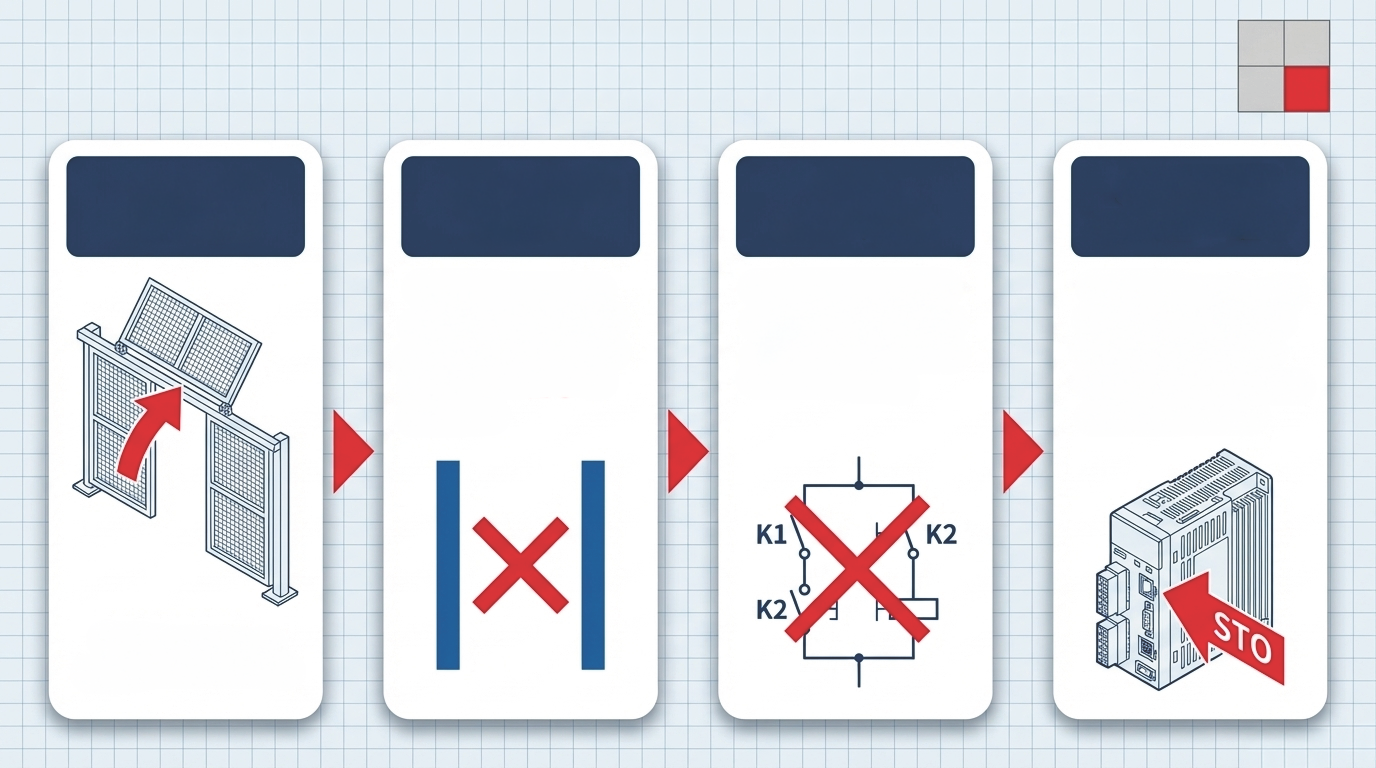

Zone 4: リスクアセスメントに基づく確実な遮断ロジック
Event
(事象発生)
Detection
(検知)
Logic
(論理制御)
Safe State
(安全状態の確立)
スライド安全扉/
上流側安全扉の開放
KEYENCE 非接触セーフティスイッチによるデュアルチャネルOSSD信号の遮断。
強制ガイド接点付きセーフティリレーによる冗長化された確実な回路遮断。
サーボアンプのSTO (Safe Torque Off) 端子へ直接介入し、モータ動力を即座に、かつ安全に遮断。

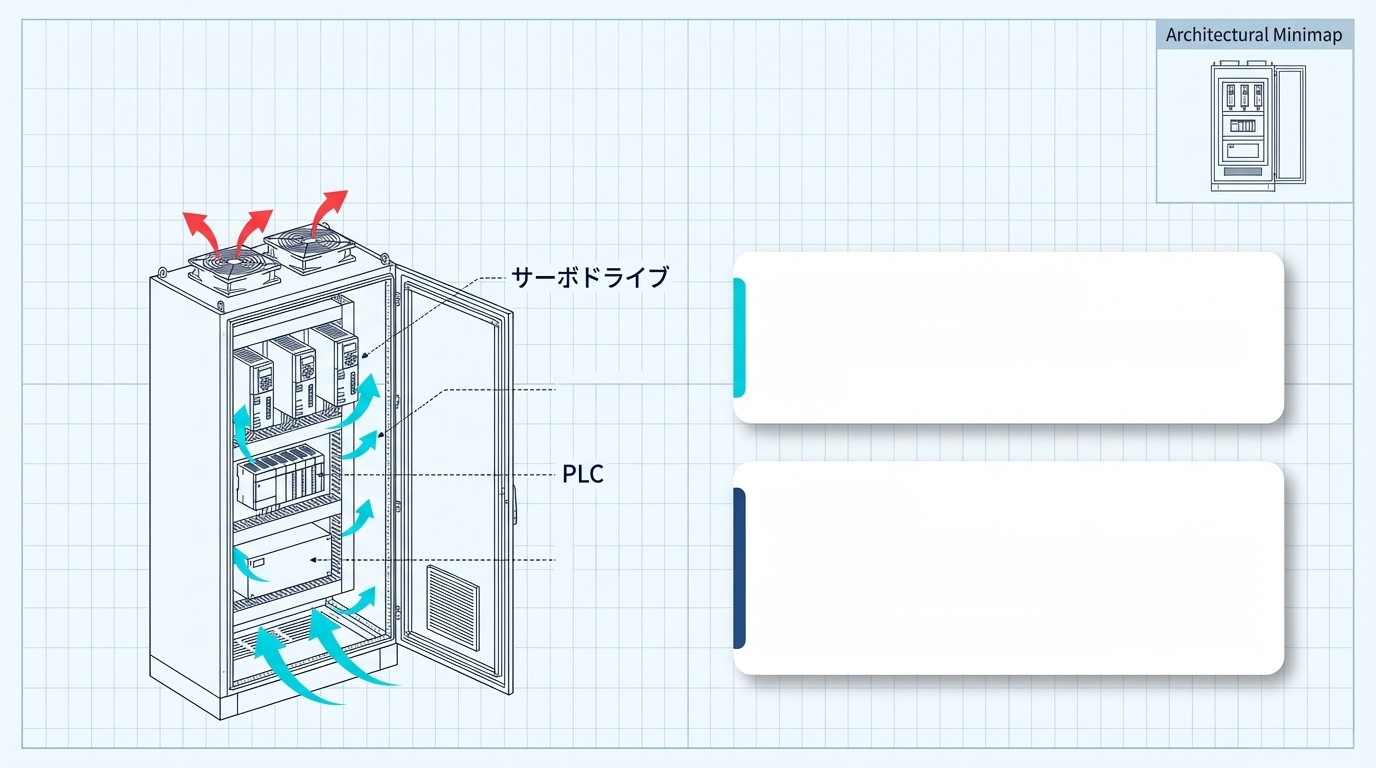

盤内環境の最適化:過酷な稼働を支える熱設計と耐久性
高電圧・高出力機器が密集する制御盤内において、コンポーネントの寿命と安定稼働を左右する熱対策を徹底。
エア換気
電源
計算されたエアフロー
Rittal製 高性能ファン&フィルターユニットを採用。
環境耐性
サーボ制御装置特有の工場環境 (粉塵等) から内部の精密電子機器 (サーボ、PLC) を保護。長期間の連続稼働を支える堅牢なパッケージング。
単なる部品の集合体ではない、最高次元のインテグレーション
Integration Matrix
System Role
駆動 & モーション制御
Value Added for Global Export
世界水準の信頼性と SSCNET III/H による圧倒的な耐ノイズ性能。
機械安全・
インターロック
視認性の高い OSSD と非接触機構による、メンテナンスフリーな確実な安全確保。
エンクロージャ & 熱管理
グローバルでの調達容易性と、過酷な環境に耐えうる優れた熱保護性能。
UL規格要件とサーボ制御装置のパフォーマンスを最高次元で両立させる「最適なインテグレーション」こそが亀山電機の価値です。
