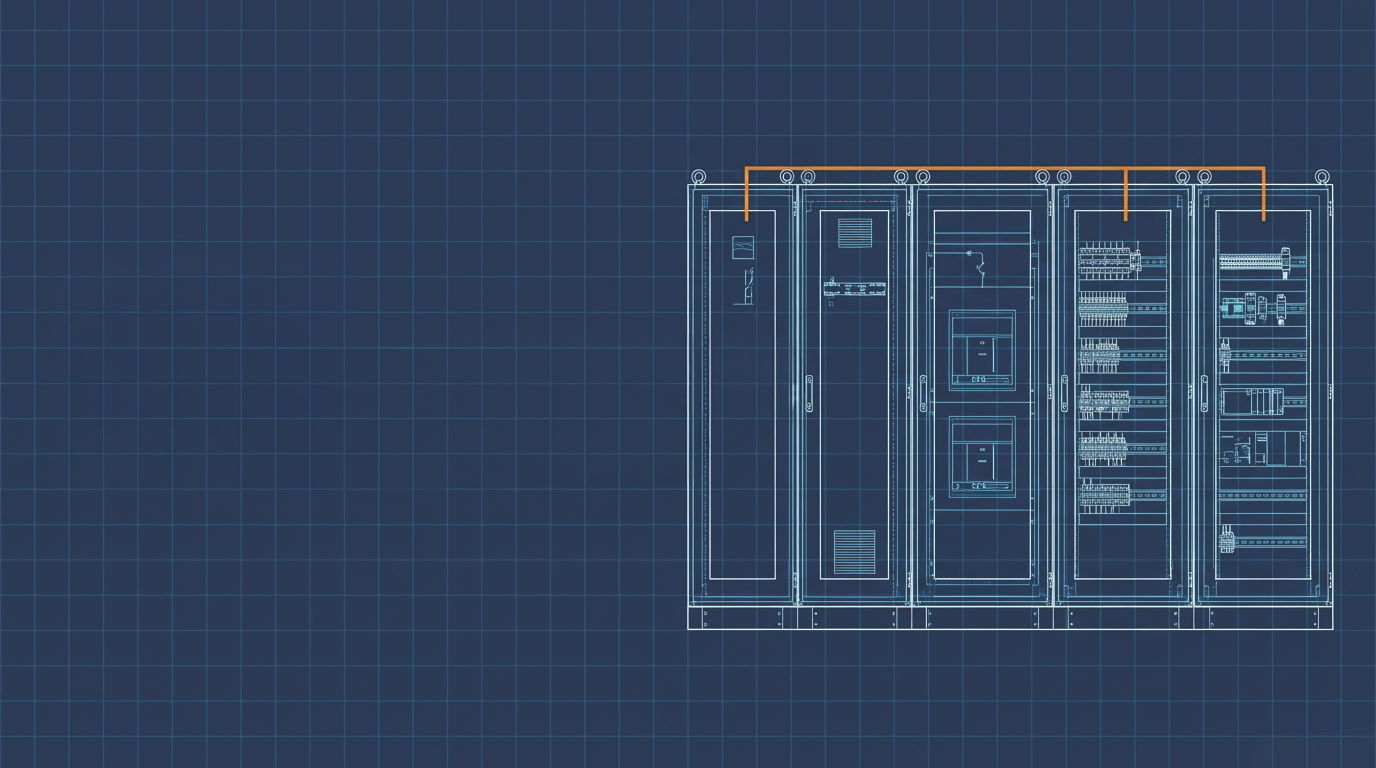

欧州向け制御装置・配電システム

システム構成および技術仕様書

電源仕様

3ф 400V / 230V
50Hz (TN-S/TT System)

制御電源

DC24V (SITOP Redundancy)
AC230V

盤構成

Power Boards 1 ~ 6
Control Panels 1 & 2

本システムは、欧州現地の電力事情 (400V/50Hz) に完全適合させつつ、シーメンス製コンポーネントによる堅牢な制御系を構築しています。

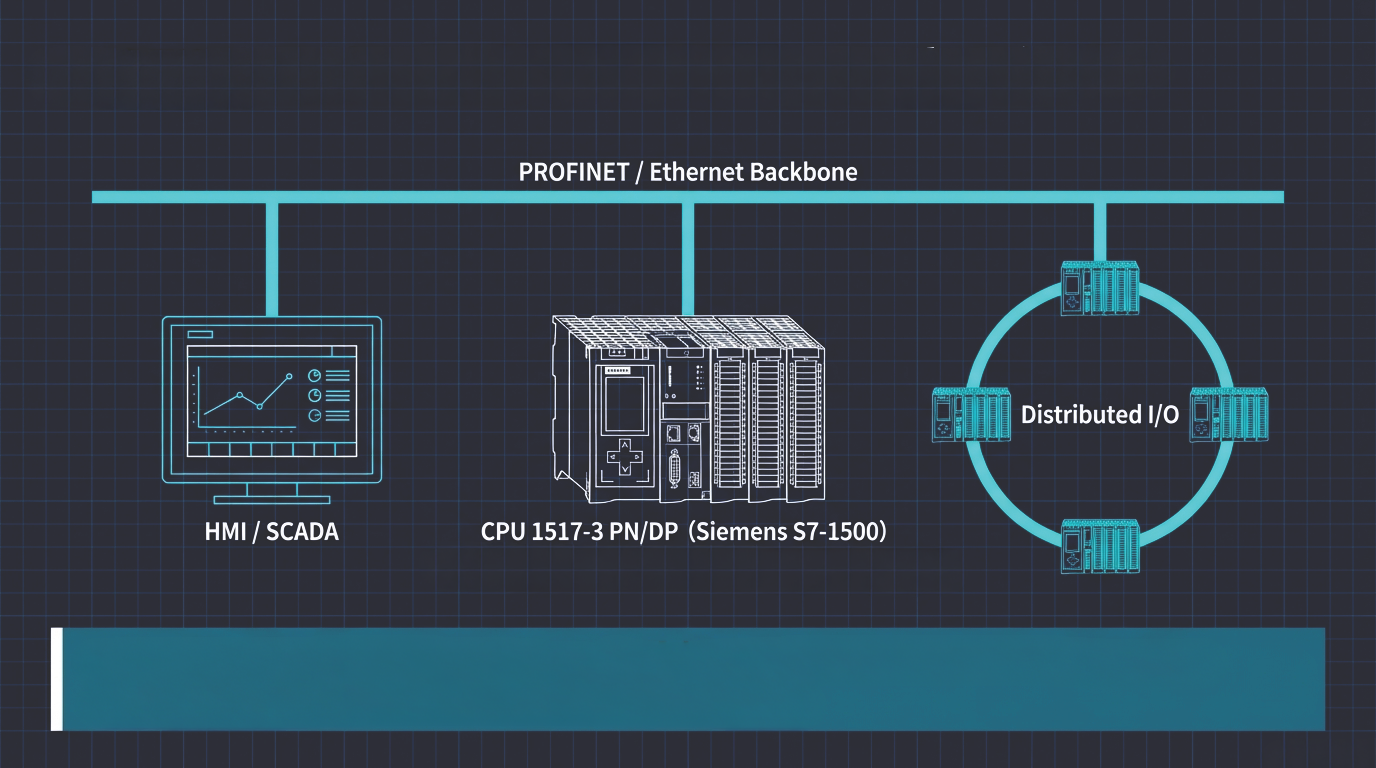

PROFINETによる高速ネットワーク・アーキテクチャ

高速処理・大容量通信を実現するメインコントローラー

システムの中枢は、S7-1500シリーズ最上位クラスのCPUによって制御され、全プロセスデータをリアルタイムで統括します。

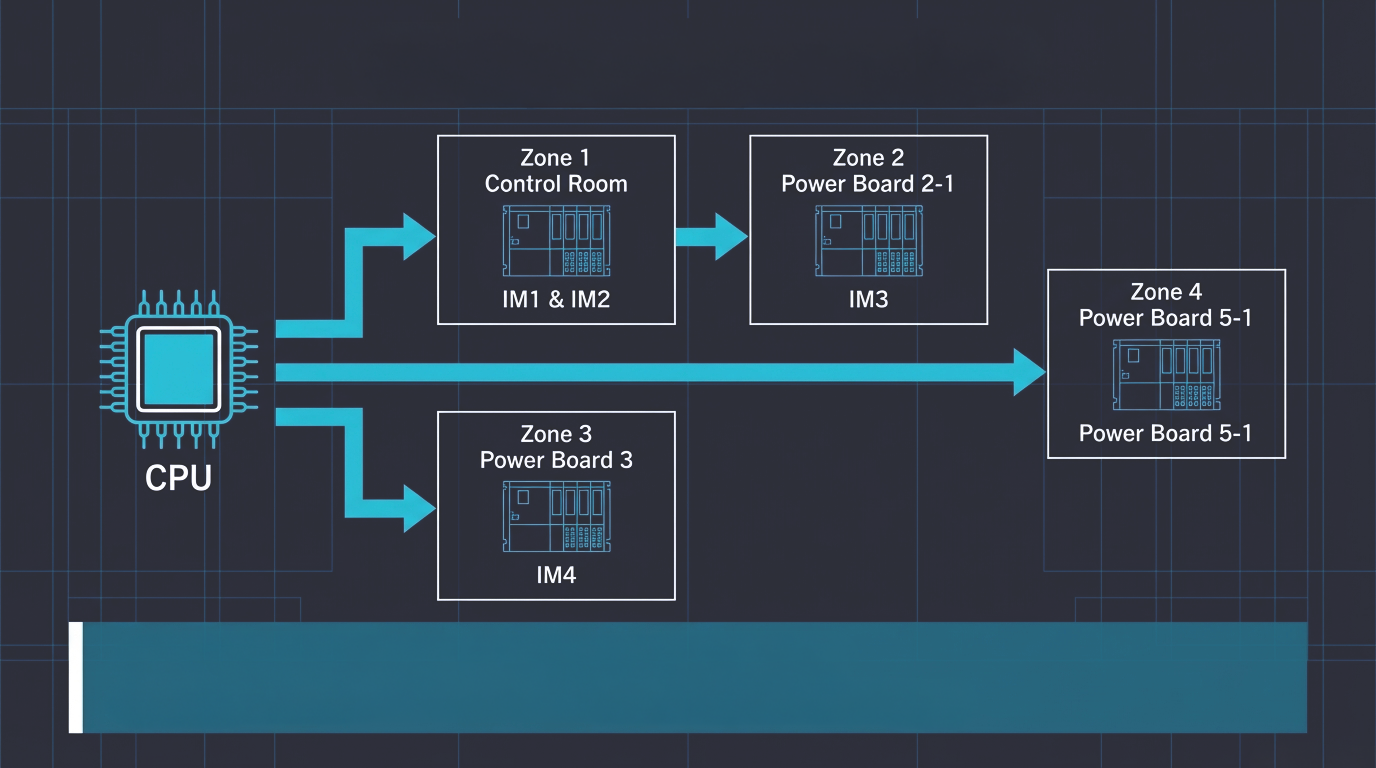

分散I/O配置による省配線化

分散I/O（ET 200SP）を各動力盤内に配置し、省配線化とメンテナンス性の向上を実現しています。

Power Board 6 (Main Incoming) – 400V AC

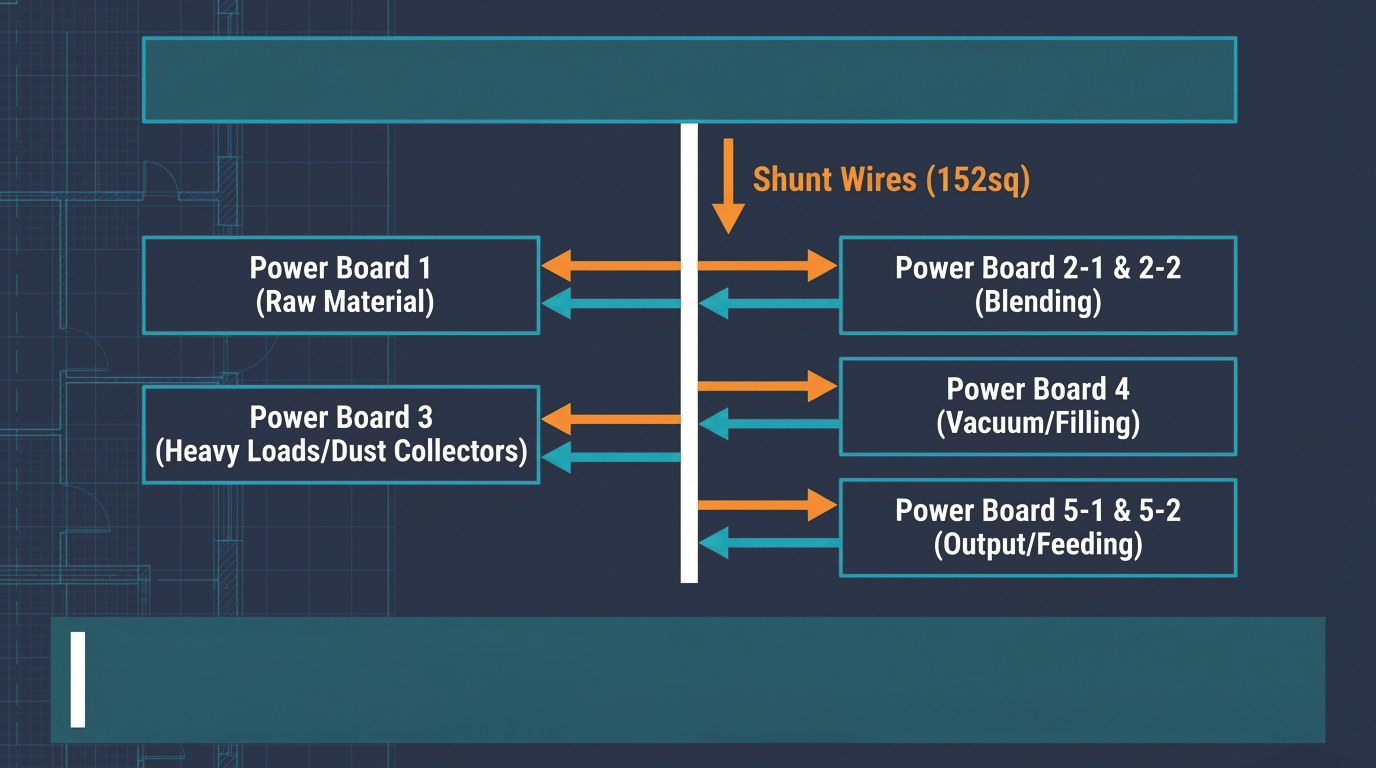

階層的な電力供給と負荷分散

メインブレーカー盤(Board 6) から各機能盤へ、負荷分散を考慮した階層的な電力供給を行います。

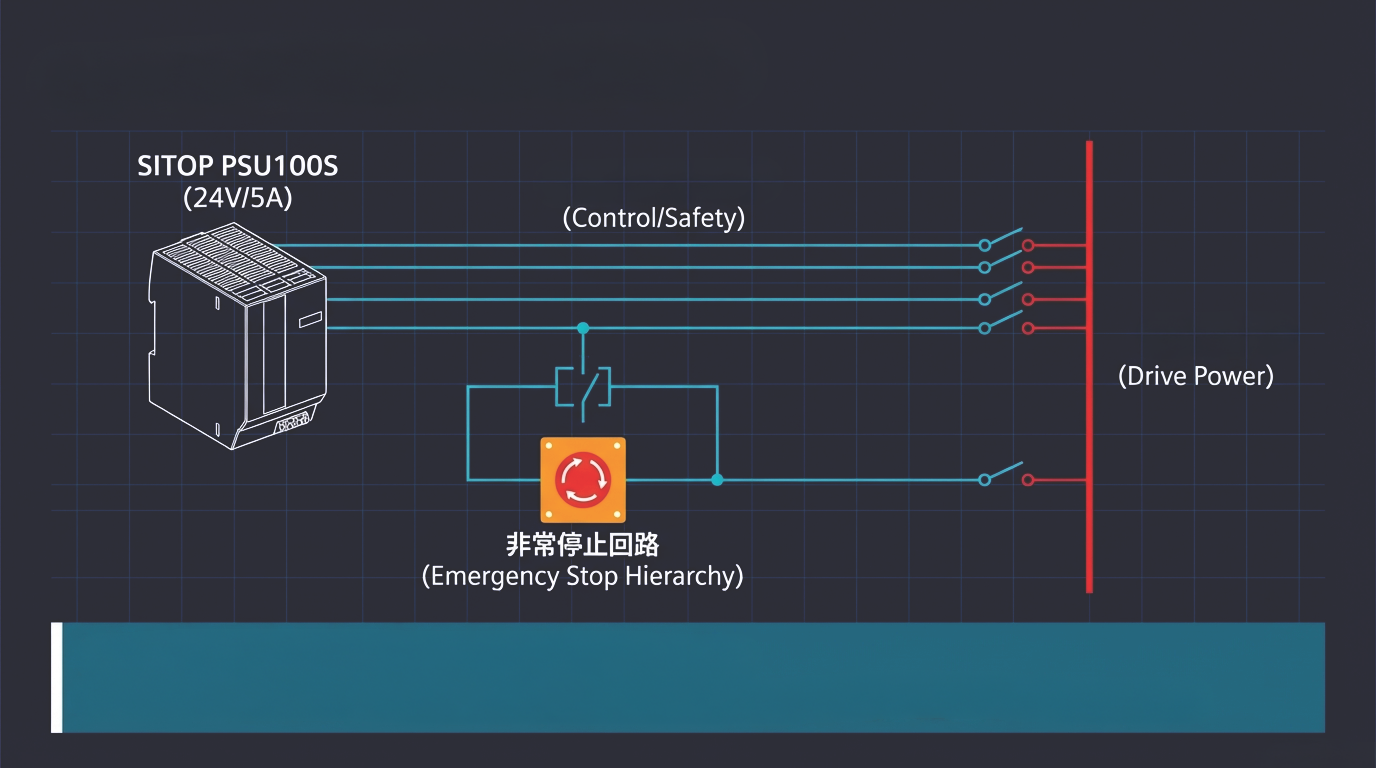

電源分離と安全回路の独立性

制御・安全回路

動力電源

駆動用電源と制御用電源を物理的に分離。SITOP電源により、電圧変動に強い安定した制御系を構築しています。

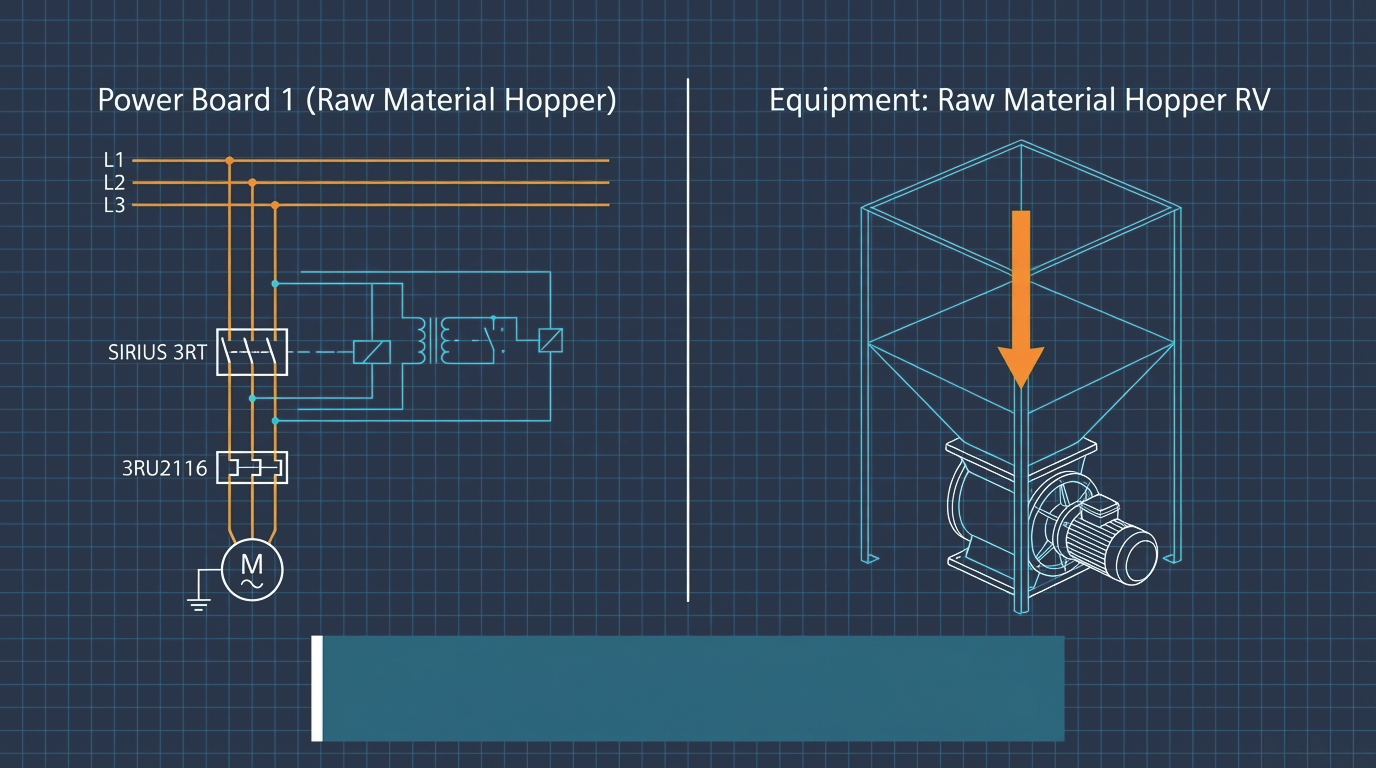

ホッパーおよびロータリーバルブの制御。
過負荷保護リレーを備えた直入始動方式を採用。

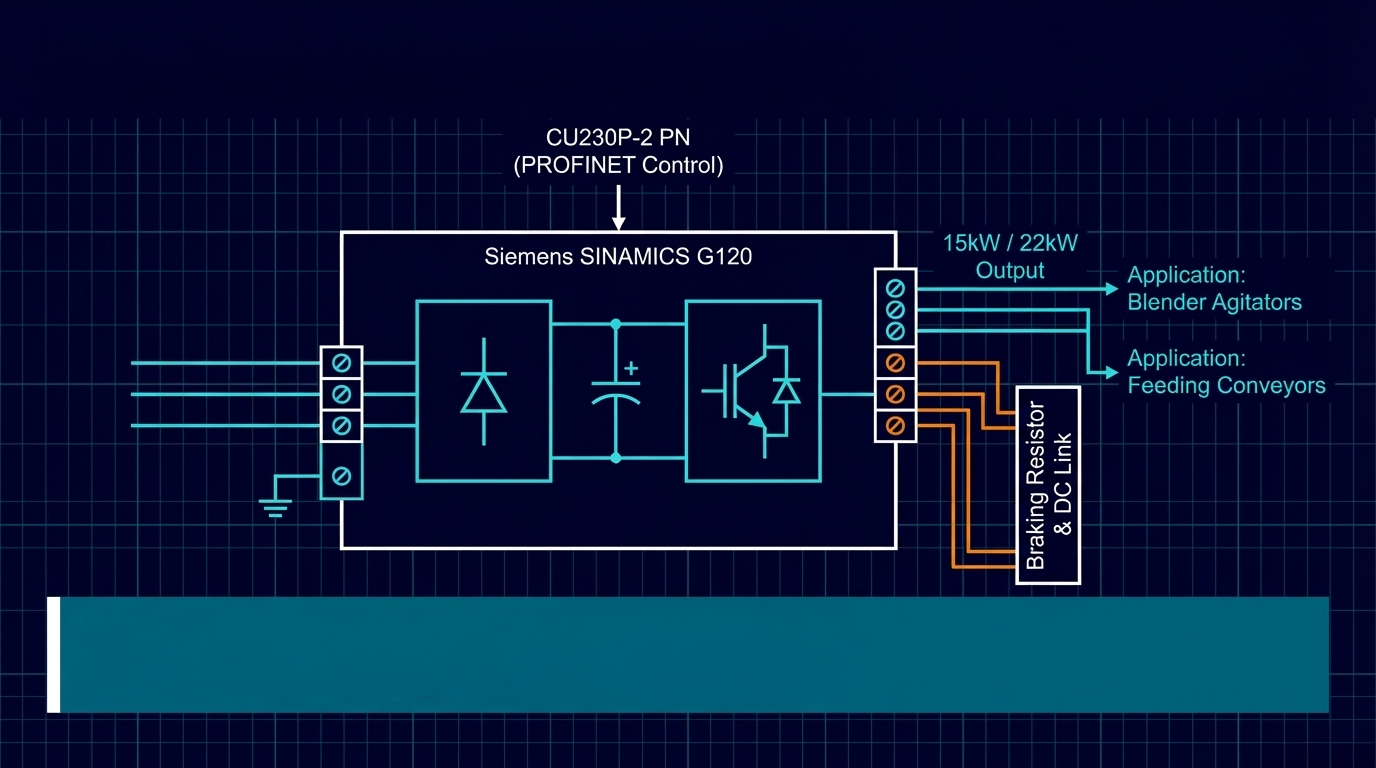

混合工程:インバータによる可変速制御

SINAMICS G120インバータによる可変速制御。
PROFINET経由で回転数を緻密に管理します。

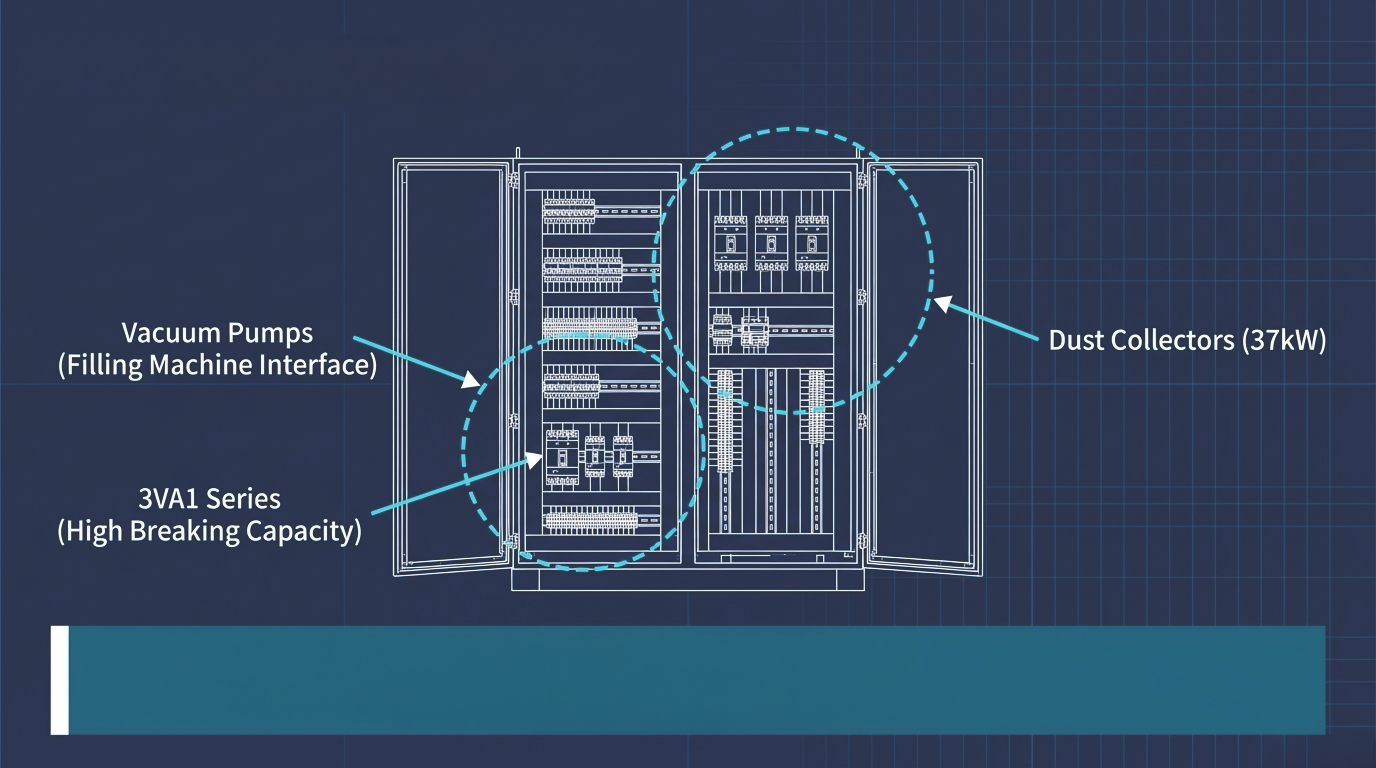

高負荷機器の保護協調

集塵機(37kW)や真空ポンプなどの大型負荷に対し、
高遮断容量ブレーカー(3VA1)を選定し保護協調を確保。

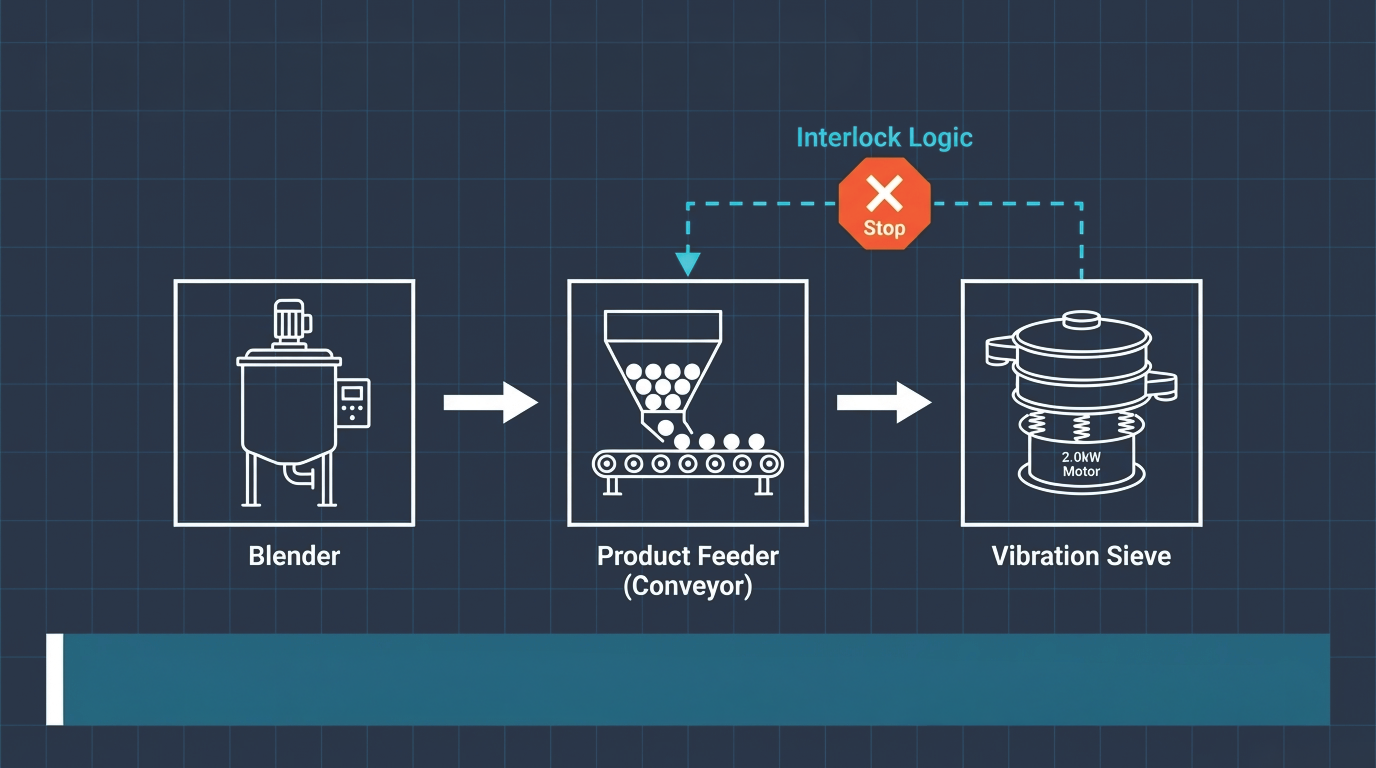

インターロック制御によるトラブル防止

振動ふるいと供給コンベアのインターロック制御により、製品の滞留やオーバーフローを未然に防ぎます。

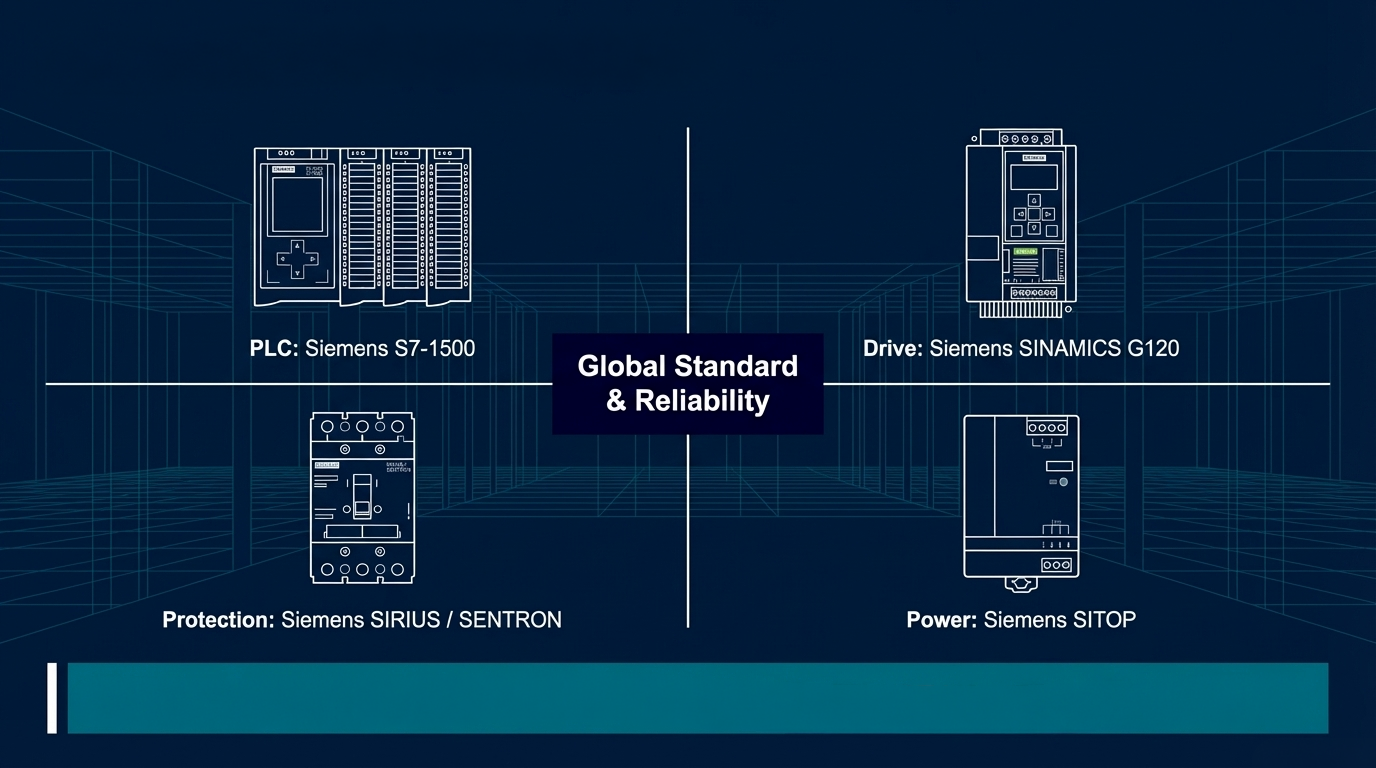

コンポーネントの統一と信頼性

全ての主要コンポーネントをシーメンス製品で統一。高い信頼性と、欧州における容易なスペアパーツ調達性を保証します。

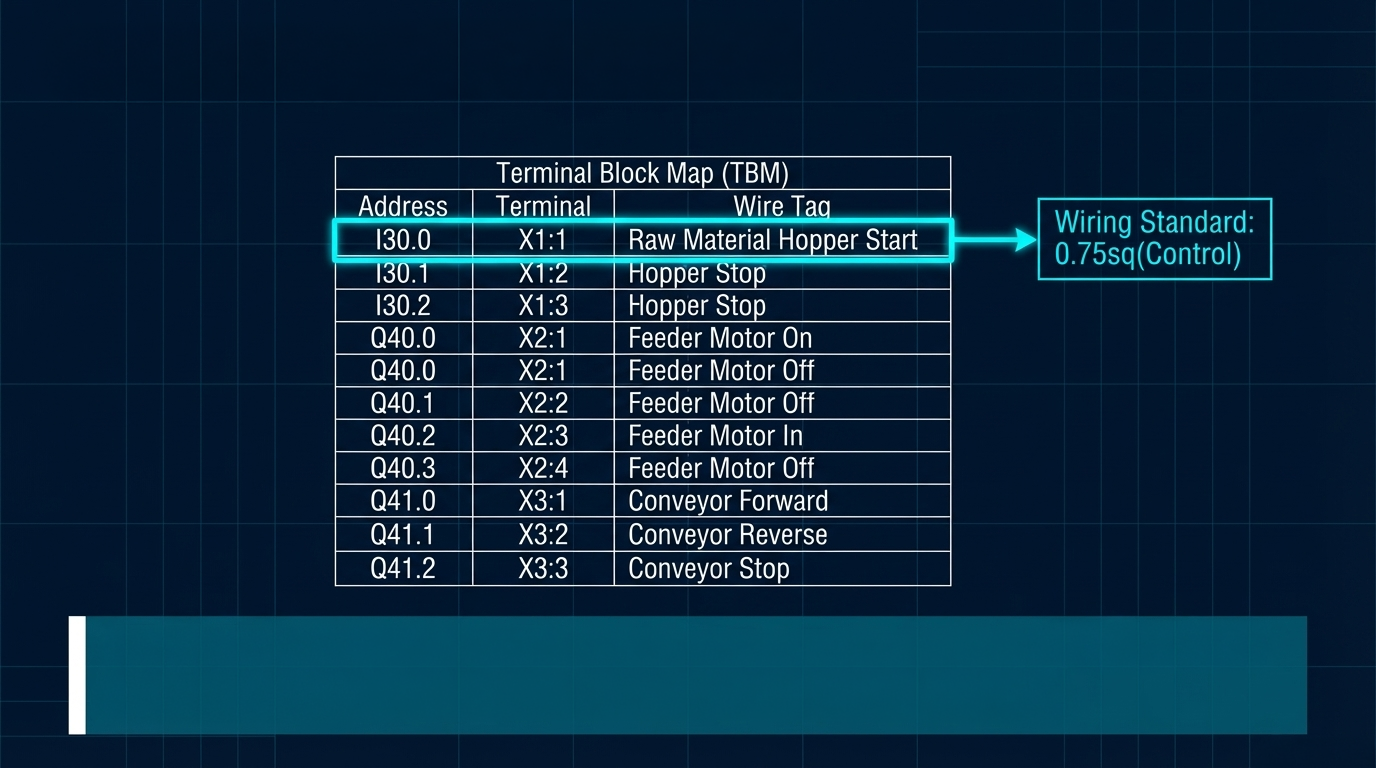

メンテナンス性を高める配線設計

端子台(TBM)とPLCアドレスの明確な対応付け。現場でのトラブルシューティングを迅速化する、論理的な配線設計です。

システム総括：4つの設計思想

本システムは、欧州の工場の安定稼働を支える、堅牢かつ柔軟な自動化基盤として設計されています。
