『舶用ボイラ制御装置』の設備納入事例（シーメンス）
『舶用ボイラ制御装置』の構成等
| 制御装置 | PCS7（S7-400FH） |
|---|---|
| HMI （Human Machine Interface） ・SCADA | WinCC |
| NORMAL I/O | DI:640 DO:300 AI:30 AO:30 |
| Safety I/O | DI:40 DO:10 AI:5 |
舶用ボイラ制御装置
FPSOの補助ボイラを制御するもので、客先指定により安全規格SIL3に対応。
システムの概略
舶用ボイラ制御装置 - システム概要図
シーメンス社製2重化安全PLCを使用し、同一ネットワーク上のリモートI/Oで標準I/Oと安全I/Oを混在して制御できます。
『水処理設備』の設備納入事例（Rockwell）
『水処理設備』の構成等
| PLC | Controllogix |
|---|---|
| HMI （Human Machine Interface） | Factry Tolk View SE |
| 外部機器 | 脱水装置他 設備 |
| I/O | DI:1024 DO:256 AI:128 AO:64 |
水処理設備
火力発電所における、純水設備・排水設備の制御をRockwell社製PLC（Controllogix）を使用し、実現します。
システムの概略
水処理設備 - システム概要図
Rockwell社製PLC（Controllogix）をベースに構成され、純水設備・排水設備各々CPU2重化・通信2重化し、各設備の状態監視・操作を行います。
『地熱バイナリー発電所主幹制御盤製作』の設備納入事例（シーメンス）
『地熱バイナリー発電所主幹制御盤製作』の構成等
| 制御装置 | S7-1500シリーズ(CPU) ET 2000P(I/O) |
|---|---|
| HMI | SIMATIC HMI TP1500コンフォート |
| I/O | DI:784 DO:224 AI:104 AO:48 |
地熱バイナリー発電とは、加熱源により沸点の低い液体を加熱・蒸発させてその蒸気でタービンを回す発電方式です。
弊社では、地熱発電所においてシーメンス社製PLC S7-1500シリーズを使用し、設備全体の制御を担う制御盤の製作を実現いたしました。上位、下位のシステム間は、PROFINET、PROFIBUS、Modbus/TCP通信を使用しています。
弊社では、ハードウェアの設計・ソフトウェアの製作及びプログラミング作業、制御盤製作、ネットワーク構築に携わらせて頂きました。

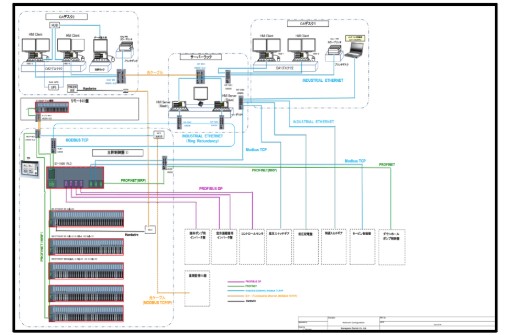

システム構成図
地熱バイナリー発電所主幹制御盤製作 - システム概要図

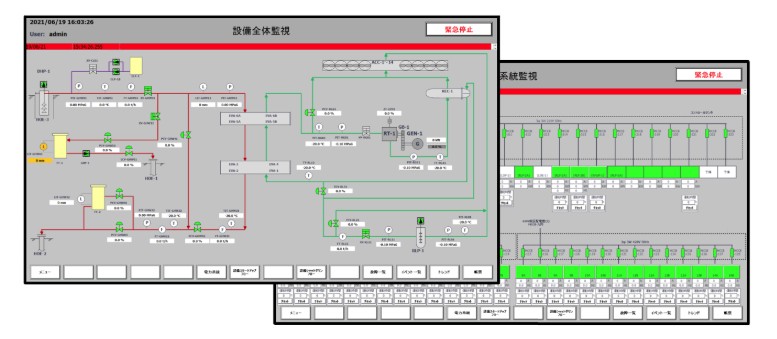

HMI画面
地熱バイナリー発電所主幹制御盤製作 - HMI画面
