Rockwell RSLogix5000では、システム構成を確定した後ではプログラムMemoryの使用%を

PLCに接続せずに確認することが可能です。

本機能を活用することにより、プログラム設計を行いながら容量を確認することが可能なため、

実機にダウンロードした際に容量不足になることを未然に防ぐことが出来ます。

その方法を下記に記載します。

Rockwell RSLogix5000のシステム構成

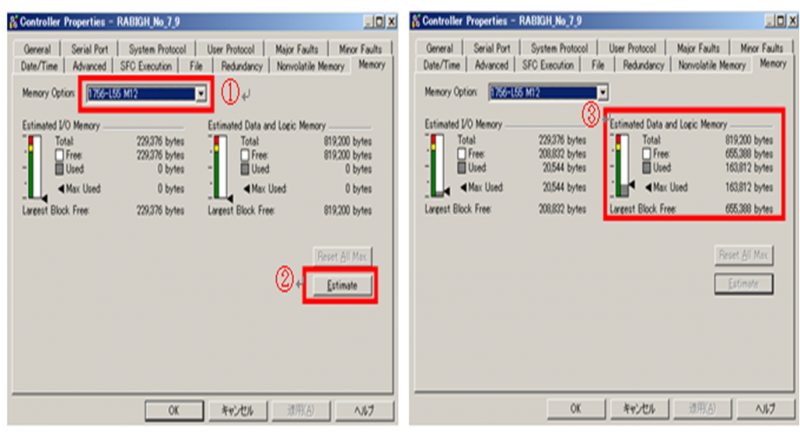

①選定しているCPUの型式を選定する。

②【Estimate】をクリック

③Memoryバーの灰色が使用Memoryなので、使用率が問題ないことを確認。
